คอนเดนเซอร์แบบระเหยแบบ Cross-flow

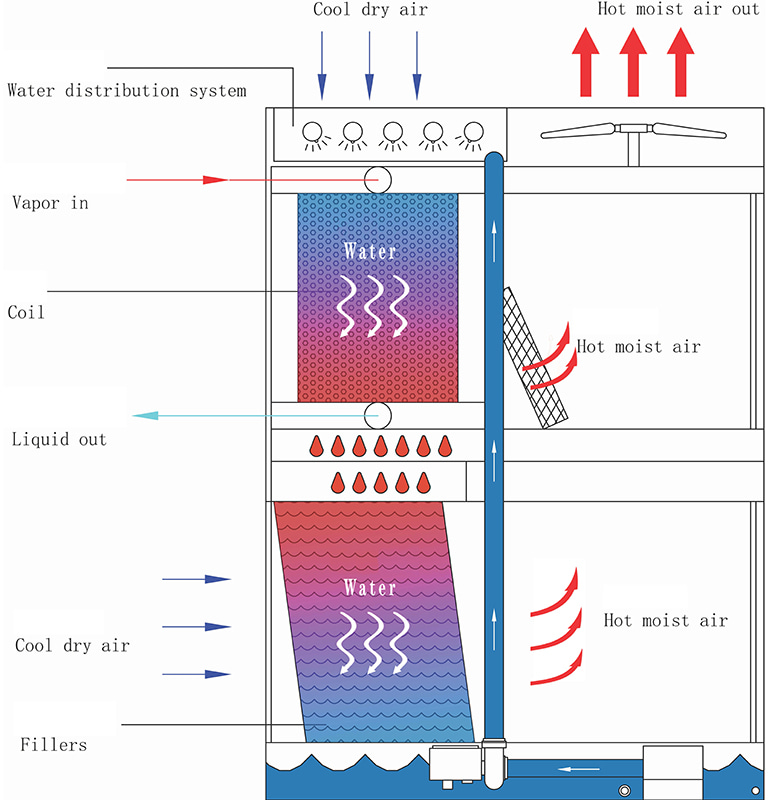

หลักการทำงานของคอนเดนเซอร์แบบระเหย:

หลักการทำความเย็นแบบแห้ง:

น้ำร้อนจะเข้าสู่มัดท่อทำความเย็นของชิ้นส่วนทำความเย็นแบบแห้ง โดยปกติแล้ว ชุดท่อทำความเย็นจะใช้องค์ประกอบการถ่ายเทความร้อนที่มีประสิทธิภาพสูง เช่น ท่อแบบครีบ เพื่อเพิ่มพื้นที่การถ่ายเทความร้อน ภายใต้การทำงานของพัดลม อากาศภายนอกจะไหลผ่านพื้นผิวด้านนอกของมัดท่อทำความเย็น เนื่องจากอุณหภูมิน้ำร้อนในท่อสูงกว่าอุณหภูมิอากาศภายนอกท่อ จึงมีความแตกต่างของอุณหภูมิระหว่างทั้งสอง ความร้อนจะถูกถ่ายเทจากน้ำร้อนสู่อากาศผ่านผนังท่อในลักษณะการแลกเปลี่ยนความร้อนที่เหมาะสม ซึ่งจะช่วยลดอุณหภูมิของน้ำร้อนและเพิ่มอุณหภูมิของอากาศ พัดลมจะระบายอากาศร้อนออกจากทาวเวอร์ ซึ่งจะทำให้น้ำร้อนเริ่มเย็นลง

หลักการทำความเย็นแบบเปียก:

น้ำร้อนหลังจากการทำความเย็นแบบแห้งจะเข้าสู่ส่วนทำความเย็นแบบเปียก น้ำร้อนจะถูกพ่นอย่างสม่ำเสมอบนตัวเติมน้ำที่หยดผ่านระบบกระจายน้ำเพื่อสร้างฟิล์มน้ำ อากาศที่เข้ามาจากส่วนล่างของหอทำความเย็นจะสัมผัสกับฟิล์มน้ำบนฟิลเลอร์อย่างสมบูรณ์ระหว่างการไหลขึ้น ในด้านหนึ่ง อากาศจะสัมผัสการถ่ายเทความร้อนกับน้ำโดยตรง ส่งผลให้อุณหภูมิของน้ำลดลง ในทางกลับกันน้ำส่วนหนึ่งจะระเหยเป็นไอน้ำและเข้าสู่อากาศ โดยดูดซับความร้อนแฝงของการกลายเป็นไอในระหว่างกระบวนการระเหย ส่งผลให้อุณหภูมิของน้ำลดลงไปอีก น้ำเย็นจะถูกรวบรวมลงในสระน้ำรวบรวมและรีไซเคิล ในเวลาเดียวกัน เพื่อลดการสูญเสียหยดน้ำและผลกระทบต่อสิ่งแวดล้อมที่เกิดจากการไหลของอากาศ โดยปกติจะมีระบบกักเก็บน้ำและระบบไล่ฝ้าหมอกไว้ที่ส่วนบนของส่วนทำความเย็นแบบเปียก ตัวกักเก็บน้ำใช้เพื่อรวบรวมหยดน้ำ และระบบไล่ฝ้าหมอกใช้เพื่อกำจัดละอองน้ำในการไหลของอากาศ

การควบแน่นที่มีประสิทธิภาพสูง:

การทำความเย็นแบบระเหยใช้เพื่อลดอุณหภูมิการควบแน่นลง 10% ถึง 30%

ประหยัดน้ำและประหยัดไฟฟ้า:

ประหยัดน้ำ 30% ถึง 50% เมื่อเทียบกับเปลือกหอหล่อเย็นน้ำแบบเดิมและคอนเดนเซอร์แบบท่อ ซึ่งช่วยประหยัดพลังงานของหอทำความเย็น

การออกแบบที่กะทัดรัด:

ฟังก์ชันการทำความเย็นแบบควบแน่นในตัวเพื่อลดรอยเท้า

การปรับตัวที่แข็งแกร่ง:

เหมาะสำหรับพื้นที่ที่มีอุณหภูมิสูงและแห้งแล้ง (ขึ้นอยู่กับอุณหภูมิกระเปาะเปียกมากกว่าอุณหภูมิกระเปาะแห้ง)

ระบบพัดลม:

ใช้พัดลมไหลตามแนวแกนประสิทธิภาพสูง มอเตอร์พัดลมไหลอากาศที่ปิดสนิท รอกหลายร่องเหล็กหล่อที่ทนต่อการกัดกร่อน และดรัมลม ตัวยึด และตาข่ายป้องกันทำจากวัสดุชุบสังกะสีแบบจุ่มร้อน พัดลมมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยมในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีความชื้นสูง

ระบบจำหน่ายน้ำ:

การออกแบบโครงสร้างพิเศษโพลีไวนิลคลอไรด์ (U-PVC) ชนิดแข็งที่ทนต่อการกัดกร่อน ช่วยให้สามารถตรวจสอบและบำรุงรักษาจากภายนอกอุปกรณ์โดยไม่ต้องปิดเครื่อง มีการใช้หัวฉีด ABS รังดุมเสริมแรงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ 360 องศา เพื่อลดโอกาสที่จะเกิดการอุดตันได้อย่างมาก

พนังน้ำ:

ดักจับหยดน้ำที่ลอยอยู่ในอากาศได้อย่างมีประสิทธิภาพ และอัตราการดริฟท์สามารถเข้าถึงได้ต่ำกว่า 0.001% การออกแบบที่ถอดออกได้ช่วยอำนวยความสะดวกในการบำรุงรักษาคอยล์เย็น และวัสดุโพลีไวนิลคลอไรด์ (PVC) ทนต่อการกัดกร่อน ทนต่อการเสื่อมสภาพ และการเจริญเติบโตของจุลินทรีย์ ติดตั้งบนแผ่นนำน้ำหล่อเย็นเพื่อทำความสะอาดง่าย

คอยล์:

โครงสร้างขดลวดคดเคี้ยวโค้งอย่างต่อเนื่องช่วยลดจุดเชื่อมและลดโอกาสที่น้ำจะรั่วไหล การออกแบบคอยล์เอียงช่วยให้ปล่อยของไหลในท่อได้อย่างราบรื่น ตัวทำความเย็นสามารถทนต่อการทดสอบแรงดันได้ถึง 2.5Mpa หลังจากการเชื่อมโดยรวมเสร็จสิ้น

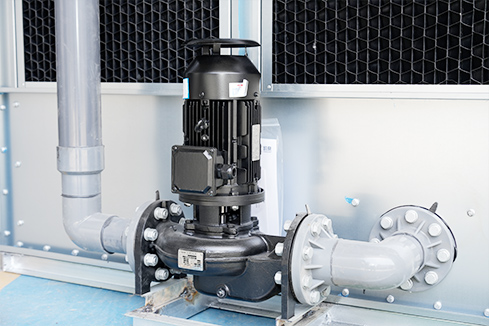

ถาดทำน้ำเย็น:

ปั๊มสเปรย์ติดตั้งตัวกรองสแตนเลสและแผ่นน้ำวนย้อนกลับ ความสูงของถาดน้ำเย็นได้รับการออกแบบมาอย่างเหมาะสม ซึ่งไม่เพียงแต่ช่วยให้มั่นใจได้ว่าปั๊มสเปรย์จะไม่ดูดอากาศในขณะที่ลดปริมาณน้ำที่สะสมไว้ให้เหลือน้อยที่สุด

กรณี:

ผลิตจากแผ่นเหล็กอะลูมิเนียม-สังกะสีเคลือบแมกนีเซียมคุณภาพสูง สารเคลือบประกอบด้วยสังกะสี อลูมิเนียม แมกนีเซียม และซิลิคอน และมีความทนทานต่อการกัดกร่อนดีเยี่ยม อายุการใช้งานปกติมากกว่า 25 ปี และความต้านทานการกัดกร่อนของพื้นผิวเรียบเป็น 6-8 เท่าของแผ่นเหล็กอลูมิเนียมสังกะสีธรรมดา และมีคุณสมบัติการซ่อมแซมตัวเองที่เป็นเอกลักษณ์ของการเคลือบผิวที่ล้ำสมัย
