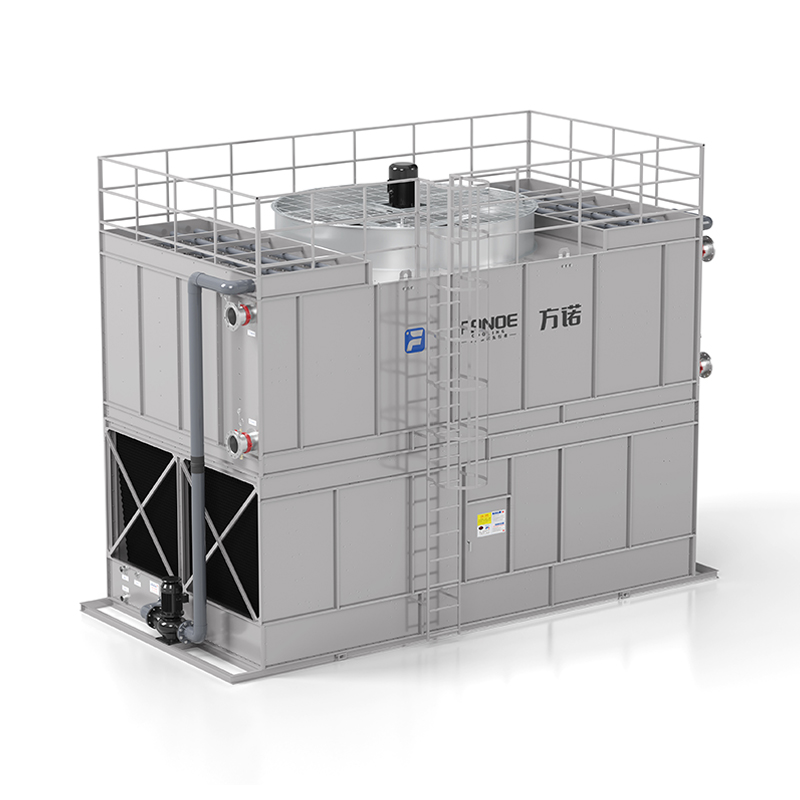

คูลลิ่งทาวเวอร์แบบปิดแบบคอมพาวด์โฟลว์ ผู้ผลิต

คูลลิ่งทาวเวอร์แบบปิดแบบคอมพาวด์โฟลว์คืออะไร?

ก หอทำความเย็นแบบปิดแบบผสมไหล เป็นอุปกรณ์ปฏิเสธความร้อนที่รวมรูปแบบการไหลของอากาศ/น้ำภายในที่แตกต่างกัน (เช่น ส่วนการไหลทวนและการไหลตามขวาง หรือทางเดินการไหลของอากาศแบบเป็นขั้น) ไว้ภายในการจัดเรียงแบบบรรจุ/ปลอกแบบเดี่ยว ในขณะเดียวกันก็แยกของเหลวในกระบวนการออกจากภายในท่อหรือขดลวด (วงจรปิด) คำว่า “การไหลแบบผสม” อ้างอิงถึงการผสมผสานทางวิศวกรรมของเส้นทางการไหลเพื่อปรับปรุงสมรรถนะทางความร้อน, การควบคุมการเคลื่อนตัว หรือปรับให้เหมาะสมกับรอยเท้าที่จำกัดในขณะที่ส่วน “ปิด” หมายความว่าของไหลในกระบวนการไม่เคยสัมผัสกับอากาศโดยรอบ — เฉพาะน้ำทุติยภูมิหรือลูปไกลคอลเท่านั้นที่ทำได้ การกำหนดค่านี้เป็นเรื่องปกติในกรณีที่การปนเปื้อนของของเหลวเป็นสิ่งที่ยอมรับไม่ได้ (น้ำมันในกระบวนการผลิต ไกลคอล ยารักษาโรค) แต่ต้องเพิ่มประสิทธิภาพการทำความเย็นหรือความสูงของช่องลมที่ลดลง

องค์ประกอบหลักและบทบาท

• คอยล์วงจรปิดหรือมัดคอยล์: ลำเลียงของไหลในกระบวนการ ขนาดสำหรับ UA ที่ต้องการและแรงดันตกคร่อม
• วงจรน้ำทุติยภูมิ (น้ำหมุนเวียน): พ่นหรือทำให้พื้นผิวคอยล์เปียกเพื่อดึงความร้อนจากคอยล์ไปสู่กระแสลม
• สื่อเติม (บรรจุภัณฑ์): เพิ่มพื้นที่สัมผัสระหว่างน้ำและอากาศ ในหน่วยผสม บางครั้งการเติมจะถูกแบ่งส่วนตามรูปแบบการไหลของอากาศที่แตกต่างกัน
• พัดลมและชุดประกอบมอเตอร์: ออกแบบให้อากาศไหลเวียนผ่านทางเดินผสม ไดรฟ์ความเร็วตัวแปรมักใช้สำหรับการควบคุม
• ตัวกำจัดการดริฟท์และบานเกล็ด: จำกัดปริมาณน้ำและการไหลเวียนของอากาศโดยตรงระหว่างส่วนต่างๆ
• อ่างล้างหน้า ตัวกรอง และปั๊ม: รวบรวมและหมุนเวียนน้ำสำรอง และจัดการการระบายน้ำทิ้ง

วิธีที่ Compound Flow ปรับปรุงประสิทธิภาพ

การรวมเส้นทางการไหลมากกว่าหนึ่งเส้นทางภายในอาคารเดียวช่วยให้ผู้ออกแบบปรับแต่งการถ่ายเทความร้อนและคุณลักษณะทางไฮดรอลิกได้ การปรับปรุงทั่วไปได้แก่:

• ค่าสัมประสิทธิ์การถ่ายเทความร้อนที่มีประสิทธิภาพสูงขึ้นโดยการจัดรูปทรงการเติมที่แตกต่างกันเป็นอนุกรม
• ลดขนนกหรือการดริฟท์โดยการระบุตำแหน่งเครื่องกำจัดดริฟท์ที่ความเร็วลมสูงสุด
• ลดความสูงของหอคอยโดยรวมสำหรับงานที่กำหนดโดยการแยกการเปลี่ยนแปลงของความดันและอุณหภูมิตามส่วนต่างๆ
• กbility to match uneven thermal loads through parallel/series coil arrangements within the same casing.

พื้นฐานการออกแบบและการกำหนดขนาด (ขั้นตอนการปฏิบัติ)

การออกแบบหรือการเลือกหอทำความเย็นแบบปิดแบบไหลผสมเริ่มต้นด้วยภาระการทำความเย็นของกระบวนการและอุณหภูมิวิธีการที่ยอมรับได้ ทำตามขั้นตอนการปฏิบัติเหล่านี้:

1. กำหนดหน้าที่ความร้อนของกระบวนการ Q (เช่น เป็นกิโลวัตต์หรือ Btu/ชม) และอุณหภูมิทางเข้า/ทางออกของของไหลในกระบวนการที่ต้องการ
2. เลือกน้ำทุติยภูมิ ΔT (ปกติ 5–10 °C หรือ 9–18 °F) และคำนวณการไหลของมวลที่ต้องการโดยใช้ ṁ = Q / (Cp·ΔT) .
3. ระบุ UA ของคอยล์หรือเป้าหมายค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมตามแนวทางที่อนุญาต (กระเปาะเปียกลบอุณหภูมิทางออกของกระบวนการ)
4. แยกคอยล์และเติมระหว่างส่วนต่างๆ ของสารประกอบหากจำเป็น เช่น คอยล์ทวนกระแสก่อนสำหรับการระบายความร้อนแบบหยาบ ตามด้วยการเติมแบบไหลข้ามเพื่อให้ได้แนวทางที่ละเอียด
5. ตรวจสอบกำลังของพัดลมและหัวปั๊มเพื่อเอาชนะแรงดันตกที่ส่วนผสม และตรวจสอบข้อจำกัดทางโครงสร้าง (เสียง, รอยเท้า)

ตัวอย่างด่วน (แนวความคิด)

หาก Q คือ 200 kW และคุณเลือก ΔT บนวงจรน้ำทุติยภูมิ = 5 °C โดยใช้ความร้อนจำเพาะ Cp data 4.186 kJ/kg·K การไหลของมวลน้ำที่ต้องการ ṁ = Q / (Cp·ΔT) = 200 000 W / (4.186 kJ/kg·K × 5 K) ซึ่งลดรูปลงเหลือ ṁ µ 200 000 / 20.93 µm 9.56 กก./วินาที ใช้สิ่งนี้เป็นพื้นฐานสำหรับการเลือกปั๊มและคอยล์ จากนั้นวนซ้ำด้วยค่า UA ของคอยล์ของผู้จำหน่ายและเส้นโค้งพัดลมเพื่อกำหนดขนาดส่วนสารประกอบ

กลยุทธ์การควบคุมและการใช้เครื่องมือ

อาคารปิดแบบไหลผสมได้รับประโยชน์จากการควบคุมแบบแอคทีฟเพื่อสร้างสมดุลให้กับส่วนต่างๆ และใช้พลังงานให้เกิดประโยชน์สูงสุด กลยุทธ์ที่มีประสิทธิภาพ:

• VFD บนพัดลมเพื่อปรับการไหลของอากาศตามอุณหภูมิที่ไหลกลับหรืออุณหภูมิที่ไหลกลับของกระบวนการ
• การหมุนเวียนแบบสองปั๊มหรือแบบความเร็วตัวแปรเพื่อควบคุมการไหลของสเปรย์และรักษาพื้นที่เปียกที่ออกแบบไว้บนคอยล์
• เซ็นเซอร์อุณหภูมิที่ทางเข้า/ทางออกของกระบวนการ ทางเข้า/ทางออกของน้ำรอง และกระเปาะเปียกโดยรอบเพื่อใช้การตั้งค่าอัตโนมัติ
• มิเตอร์วัดการไหลและเซ็นเซอร์วัดแรงดันตกคร่อมส่วนคอยล์สำหรับการตรวจจับข้อผิดพลาดและการแยกตามขั้นตอน

การบำบัดน้ำและการพิจารณาแบบวงปิด

กlthough the process fluid is sealed, the secondary water loop still contacts air and can promote scale, biological growth, and corrosion. Practical recommendations:

• รักษาการควบคุมการนำไฟฟ้าและความกระด้างด้วยการบำบัดทางเคมีที่ปรับให้เหมาะกับน้ำแต่งหน้าในท้องถิ่นของคุณ
• ใช้การสลายตามกำหนดเวลาเพื่อควบคุมปริมาณของแข็งที่ละลายทั้งหมด (TDS)
• ใช้ระบบกำจัดไบโอไซด์และพิจารณารังสียูวีหรือการกรองในกรณีที่มีความเสี่ยงจากเชื้อลีเจียนเนลลา (ปฏิบัติตามข้อบังคับท้องถิ่น)
• ตรวจสอบ pH และเพิ่มสารยับยั้งการกัดกร่อนเพื่อปกป้องคอยล์และท่อ

รายการตรวจสอบการบำรุงรักษา (งานภาคปฏิบัติและความถี่)

ก concise, regular maintenance plan keeps compound-flow closed towers efficient and reliable. Typical intervals and tasks:

ปัญหาทั่วไปและการแก้ไขปัญหา

โหมดความล้มเหลวที่ทำซ้ำได้บางโหมดในอาคารปิดแบบไหลผสม และวิธีการแก้ไข:

• วิธีการที่ไม่ดี (ทางออกของกระบวนการอุ่นเกินไป): ตรวจสอบความเร็วพัดลม การไหลของน้ำทุติยภูมิ พื้นผิวคอยล์ที่เปรอะเปื้อน หรือประสิทธิภาพการเติมลดลง ทำความสะอาดและฟื้นฟูกระแสน้ำ วัด UA เพื่อแยกปัญหาคอยล์และการไหลของอากาศ
• การดริฟท์หรือการขนน้ำมากเกินไป: ตรวจสอบและเปลี่ยนเครื่องกำจัดดริฟท์ที่เสียหาย ตรวจสอบให้แน่ใจว่าบานเกล็ดถูกต้อง และการกระจายน้ำสม่ำเสมอเพื่อหลีกเลี่ยงโซนรถไฟความเร็วสูง
• การกัดกร่อน/การรั่วไหลโดยไม่คาดคิดในคอยล์ปิด: ตรวจสอบเคมีบำบัดน้ำ ตรวจสอบจุดทางเข้าของออกซิเจน และพิจารณาเปลี่ยนด้วยวัสดุท่อที่ทนต่อการกัดกร่อนมากขึ้นหากเกิดขึ้นซ้ำ

การเลือกผู้ขายและการระบุหน่วยการไหลแบบผสม

เมื่อจัดซื้อก หอทำความเย็นแบบปิดแบบผสมไหล รวมถึงเกณฑ์ที่ชัดเจนและวัดผลได้ในข้อกำหนดเพื่อหลีกเลี่ยงความคลุมเครือ อย่างน้อยที่สุด ต้องการ:

• หน้าที่การออกแบบ (Q) อุณหภูมิทางเข้า/ทางออกของกระบวนการ และแนวทางที่อนุญาต (กระเปาะเปียกเทียบกับอุณหภูมิกระบวนการ)
• ระดับเสียงสูงสุดที่อนุญาต ข้อจำกัดของรอยเท้า และระยะห่างในการเข้าถึง/การบำรุงรักษา
• กราฟประสิทธิภาพของคอยล์โดยละเอียด กราฟพัดลมที่ความดันรวมที่ระบุ และประสิทธิภาพตามฤดูกาลที่คาดหวัง (เช่น ที่ 5°C, 10°C, 15°C กระเปาะเปียก)
• ข้อกำหนดด้านวัสดุและการเคลือบผิว (โลหะคอยล์ พื้นผิวเหล็กโครงสร้าง) และแผนการบำบัดน้ำที่ชัดเจน

บทสรุป — เมื่อใดจึงควรใช้ทาวเวอร์แบบปิดแบบคอมพาวด์โฟลว์

เลือกหอทำความเย็นแบบปิดแบบไหลผสมเมื่อคุณต้องการการปกป้องกระบวนการของวงจรปิด แต่ยังต้องการประสิทธิภาพเชิงความร้อนที่เพิ่มขึ้น แนวทางที่เข้มงวดมากขึ้น ความสูงที่ลดลง หรือรูปร่างการไหลเวียนของอากาศเฉพาะไซต์ที่หอแบบไหลเดี่ยวไม่สามารถส่งมอบได้ ด้วยการออกแบบ การควบคุม และการบำบัดน้ำที่เหมาะสม ระบบเหล่านี้นำเสนอโซลูชันที่มีขนาดกะทัดรัด มีประสิทธิภาพ และมีการปนเปื้อนต่ำสำหรับงานอุตสาหกรรมและกระบวนการทำความเย็น HVAC ที่มีความต้องการสูง
